■ スケッチした屋根瓦をパーツデザインワークベンチで立体化する。
※この瓦のFreeCadファイルをこちらからダウンロードして参考にしてください。
◎パーツデザインワークベンチで、スケッチした瓦を立体（ソリッド化）にします。
 |

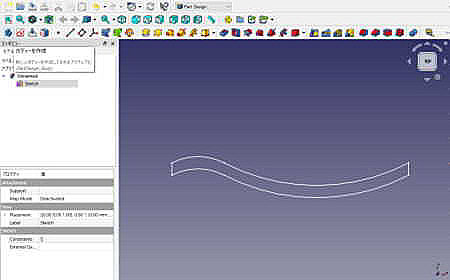

 ●パーツワークベンチでボディーを作成  |
●パーツワークベンチでボディーを作成します。 ・プリミティブツールの「ボディーを作成」をクリックします。 |
 |

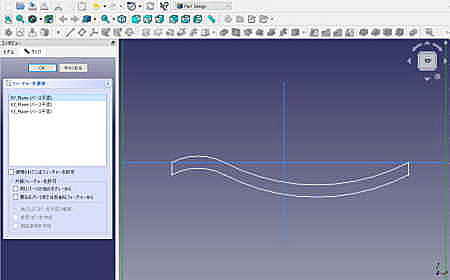

 ●基準面の設定 |
●基準面を設定します。 ・コンボビューの基準面を選択します。 スケッチで設定した基準平面(ベース平面)と同じXY平面に 設定します。 ・OKボタンをクリックするとボディーの作成が完了します。 |
 |

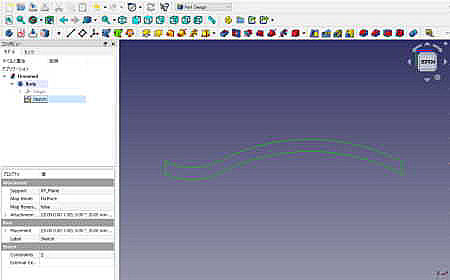

 ●スケッチをボディーの中に入れる
|
●スケッチを移動しボディーの中に入れます。 ・コンボビュー内のスケッチ(Sketch)をドラッグしてボディー(Body)の 下に移動させます。 ※図のコンボビューを参照下さい。 |
 |

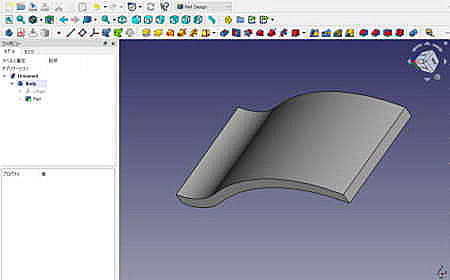

 ●スケッチの押し出し
|
●スケッチの押し出し立体化します。 ・コンボビューに表示されている、「Sketch」を選び、 プリミティブツールの「パッド」を選択（クリック）し、 外形線を押し出してください。 |
